第一章 系統概述

1.1. 系統設計指導思想

大屏幕顯示系統主要包括圖像處理能力較強和顯示效果很好的LCD拼接顯示單元系統，以及與之配套的多屏外置圖像處理器，支持單屏、跨屏以及整屏顯示，實現圖像窗口的縮放、移動、漫游、高分辨底圖、網絡抓圖、網絡集中與分散管理等功能。通過LCD拼接顯示單元圖像獨特的處理方式，體現在多路信息的同步顯示能力、系統的超強穩定工作能力和強大的軟件支持能力。針對客戶對大屏幕顯示系統需求的特點，能夠整套系統在滿足標書技術要求的前提下，實現無可比擬的性價比。
根據對大屏幕拼接墻的建設目標、使用要求和物理環境情況，我們設計了這套長虹大屏幕LCD拼墻系統方案。本系統將國際卓越的高清晰度數碼顯示技術、LCD拼接技術、多屏圖像處理技術、多路信號切換技術、網絡技術、集中控制技術等的應用集合為一體，使整套系統成為一個擁有高亮度、高清晰度、高智能化控制、操作簡易的 LCD大屏幕顯示系統。
目前對于DLP背投技術體積與重量過大，各項關鍵技術指標均遠不及液晶和等離子，且長時間不間斷工作，加快DLP背投燈泡老化，由于只有幾千小時壽命，如果一天二十四小時運行，幾個月便需要更換背投燈泡。等離子由于耗電量與發熱量很大，且有嚴重灼傷現象，并不適宜用于長時間顯示靜態監控畫面，且用于拼接之后，整機溫升更高，致使設備容易燒毀。液晶在平板顯示技術中一枝獨秀，其厚度薄、重量輕、低能耗、長壽命、無輻射等優點以及各項關鍵性能指標的優秀表現，已使它成為發展主流，前景看好。

1.2. 各種拼接墻的比較

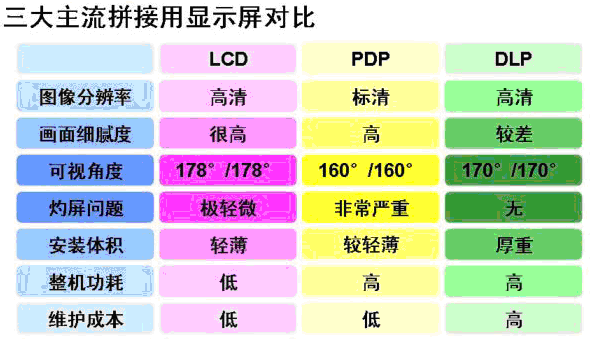

目前大規模屏幕拼接墻有三種： PDP等離子拼接、 DLP 背投拼接、LCD液晶拼接。
LCD、DLP、PDP性能指標比較

LCD、DLP、PDP優缺點比較

　　從功能上看，DLP背投技術體積與重量過大，各項關鍵技術指標均遠不及等離子及液晶，且長時間不間斷工作，會加快背光燈老化，由于只有幾千小時的壽命，如果一天24小時運行，幾個月便需要更換背光燈。等離子由于耗電量與發熱量很大，且有嚴重的灼傷現象，并不適宜用于長時間顯示靜態監控畫面，且用于拼接以后，整機升溫更高，致使設備容易燒毀。液晶在平板顯示技術中一枝獨秀，其厚度薄、重量輕、低能耗、長壽命、無輻射等優點以及各項關鍵性能指標在優秀表現，使它成為當前發展主流。
　　從價格上看，考慮系統的經濟性，就不能不提性價比，只有在高性能、高質量的前提下，系統的經濟性才有意義。目前市面上的等離子（PDP）的拼接墻，但其價格較高，一般一平方米的價格高達十幾萬，并且由于存在等離子烙印問題，也不適宜在一些顯示靜態圖像(安防、道路交通、港口碼頭等)的場合使用，總體性價比低。而DLP電視墻雖然價格比較低，但一年光燈泡的更換費用就高達幾千元每塊屏，一個拼接墻加起少則幾萬，多則十幾萬，幾年下來，其費用驚人。
綜上所述，LCD的性價比都優于DLP產品、PDP產品

1.3. 系統設計原則

1.3.1 先進型性原則

　　采用的系統結構應該是先進的、開放的體系結構，和系統使用當中的科學性。整個系統能體現當今顯示技術的發展水平。

1.3.2 實用性原則

　　能夠限度的滿足實際工作的要求，把滿足用戶的業務管理作為第一要素進行考慮，采用集中管理控制的模式，在滿足系統功能的基礎上操作方便、維護簡單、管理簡便�？梢愿鶕�(jù)用戶對輸入信號的要求，選擇不同的視頻處理系統，實現VGA、復合視頻、S-VIDEO、YPBPR/YCBCR、DVI/HDMI信號、IP網絡信號的輸入，滿足不同使用場合，不同信號輸入的需求�？梢酝ㄟ^控制軟件，實現各種信號的切換、拼接成全屏顯示、任意組合顯示、圖像拉伸顯示、圖像漫游顯示、圖像疊加顯示等。

1.3.3 系統的可行性

　　液晶拼接墻既可以采用小屏拼接、也可以采用大屏拼接，拼接可任意組合（M×N）。我們會根據不同的客戶對拼接系統提出的系統規模、尺寸和應用要求，選擇合適的產品和拼接方式，提出具體實施方案，滿足系統的應用需求。
通過RS-232通訊接口來控制圖像控制器來實現任意組合顯示模式的切換、信號的切換等。
客戶的不同需求，打造個性化系統，提供不同的實施方案和技術支持。

1.3.4 系統的可靠性

　　拼接單元可一天24小時一年365天連續工作，拼接單元具有可靠性、穩定性高等特點，以保證系統穩定可靠地運行。由于低功耗、重量輕、壽命長，無輻射等特點，使得液晶拼接墻可靠性極高。

1.3.5 系統的經濟性

　　考慮系統的經濟性，應從性價比來考量，只有在高性能、高質量的前提下，系統的經濟性才有意義。
目前市面上的等離子（PDP）的拼接墻，但其價格較高，一般一平方米的價格高達十幾萬，比液晶拼接墻還要貴，并且由于其固有的缺陷，性價比較低。而DLP墻價格相對也較高，而一年光燈泡的更換費用在每個單元的屏上也高達幾千塊，那么一個屏幕墻加起來少則幾萬，多則十幾萬，幾年下來，其費用驚人。
　　目前正值全球經濟危機，各企業機關均在壓縮支出,但對液晶顯示產品的需求仍成遞增趨勢，因此在滿足客戶的基本需求同時，更具性價比的產品將得到客戶的青睞。

1.3.6 系統的開放性及可擴展性

　　數字網絡型超窄邊智能液晶拼接系統遵循開放系統的原則，系統除了可以直接接入VGA、RGB、視頻信號外，還應可以接入網絡信號、寬帶語音等，能隨時對各類信號進行切換及動態綜合顯示，給用戶提供一個交互式平臺，而且支持二次開發；系統應有增加新設備和新功能的能力，使得硬件擴充變得非常簡單。同時，軟件也只需要進行擴容和升級就可以滿足要求，而不必修改源程序。系統硬件和軟件部分都能夠方便的“與時俱進”。

1.4. 系統設備選型原則

(1)選用同類產品中技術較成熟、性能先進、使用可靠的產品型號，以保證器材和系統的先進性、成熟性。
(2) 選用高度智能化、高技術含量的產品，建立系統開放式的架構，以標準化和模塊化為設計要求，既便于系統的管理和維護使用，又可保持系統較長時間的先進性。
(3)使用擁有廣泛服務網點的知名企業器材，以保證系統維護的及時性。

第二章 具體方案

2.1. 系統連接邏輯圖

2.1.1 系統配置

• 拼接單元：30臺46"超窄邊顯示單元，拼接形式3行10列；
• 拼接器： 1臺，外置拼接器，支持30個高清DVI信號輸出；
• VIDEO矩陣： 1臺，根據現場實際情況選用或者不用。
• 主控PC： 1臺，用戶可自行配置。
• 拼接支架： 1套。
• 輔材： 主要是DVI,VGA等線纜及輔材

2.2. 具體方案說明

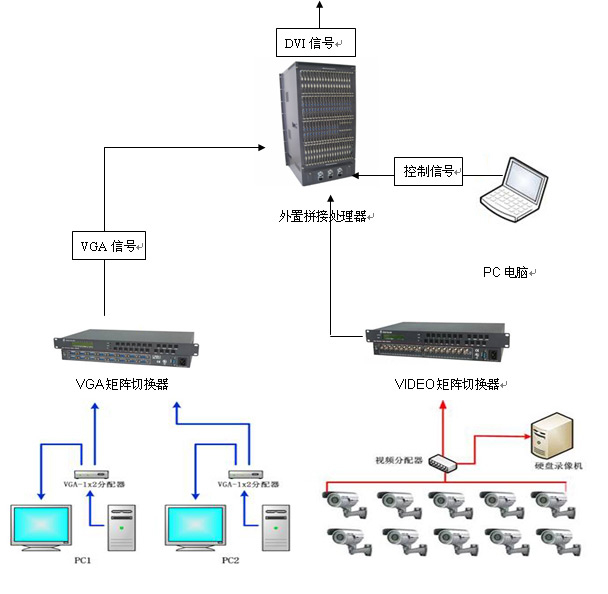

　　前端視頻信號直接進入拼接處理器，經過控制電腦的控制后輸出進入大屏拼接幕墻，多屏處理器支持多屏圖像拼接，畫面可整屏顯示，也可分屏顯示，畫面能夠自由縮放、移動、漫游，跨屏顯示，采用軟件控制來實現對窗口的拼接與分割。
拼接處理器MAX可支持42個視頻信號輸入，36個高清DVI信號輸出
備注：
1. 如果視頻輸入的路數超過20路，則需要增加AV視頻矩陣切換器。
2. 拼接器MAX可支持36路輸出，可供以后擴展需要。

2.2.1 拼接墻外觀介紹

　　大屏幕拼接墻系統由46〞3′10長虹LCD拼接墻體、CH-MP多拼處理器組成。
LCD拼接墻體橫向3行，縱向10列組成，全部采用46〞較好的超窄邊專業數字LCD屏體單元組成。
　　46”3′10 LCD拼接墻體
　　　　46”單屏尺寸為: 1025.7mm(寬) ′× 579.8mm (高)
　　46” 10′3 LCD拼接墻全屏尺寸為：
　　　　1025.7 mm ′× 10 (寬) ′× 579.8mm ′× 3 (高)
　　　　=10257 mm (寬) ′× 1739.4 mm (高)

2.2.2 拼接幕墻的安裝

整個拼接墻的支架采用鋼架結構，拼接屏采用掛式安裝，整個安裝、拆卸操作可以在架子前完成，當拼接屏不在同一平面時，可以通過調節屏幕后掛架的螺絲來對拼接屏幕進行前后微調，使其統一在同一平面上，整個安裝過程方便，簡單。

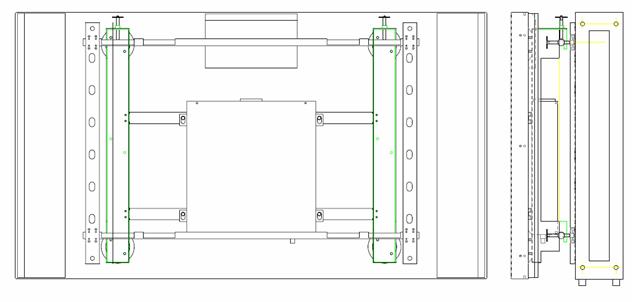

拼接掛架示意圖：

拼接掛架示意圖 側面圖

2.3多種顯示方式

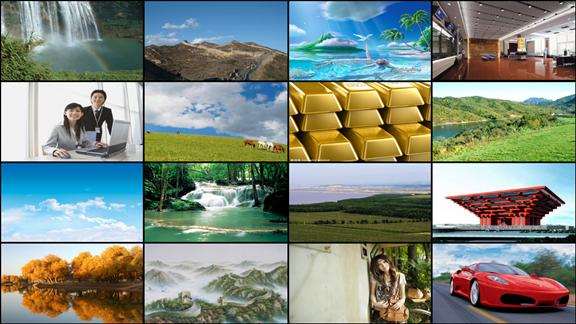

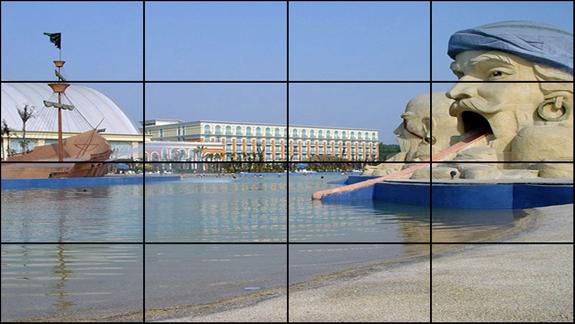

2.3.1 46寸液晶拼接墻----全屏顯示

2.3.2 46寸液晶拼接墻----單屏顯示

2.3.3 46寸液晶拼接墻---- 任意疊加顯示

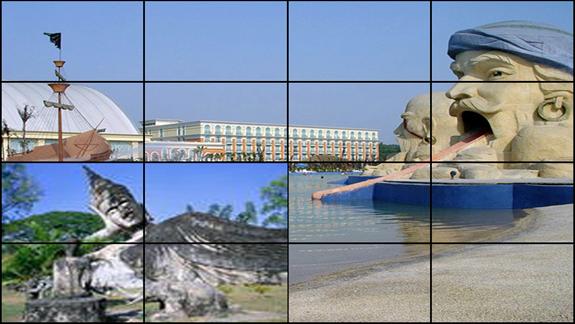

2.3.4 46寸液晶拼接墻----跨屏顯示

第三章 系統主要設備技術指標

3.1. 長虹超窄邊LCD拼接單元

3.1.1 LCD工作原理

　　液晶顯示 (LCD)英文全稱為Liquid Crystal Display，是利用液狀晶體在電壓的作用下發光成像的原理。組成屏幕的液狀晶體有三種：紅、綠、藍，叫做三基色，它們按照一定的順序排列，通過電壓來刺激這些液狀晶體，就可以呈現出不同的顏色，不同比例的搭配可以呈現出千變?nèi)f化的色彩。
　　LCD采用背光原理，使用燈管作為背光光源，通過輔助光學模組和液晶層對光線的控制來達到較為理想的顯示效果。液晶是一種規則性排列的有機化合物，它是一種介于固體和液體之間的物質，目前一般采用的是分子排列適合用于制造液晶顯示器的nematic細柱型液晶。液晶本身并不能構發光，它主要是通過因?yàn)殡妷旱母�改產生電場而使液晶分子排列產生變化來顯示圖像。
液晶面板主要是由兩塊無鈉玻璃夾著一個由偏光板、液晶層和彩色濾光片構成的夾層所組成。偏光板、彩色濾光片決定了有多少光可以通過以及生成何種顏色的光線。液晶被灌在兩個制作精良的平面之間構成液晶層，這兩個平面上列有許多溝槽，單獨平面上的溝槽都是平行的，但是這兩個平行的平面上的溝槽卻是互相垂直的。簡單的說就是后面的平面上的溝槽是縱向排列的話，那么前面的平面就是橫向排列的。位于兩個平面間液晶分子的排列會形成一個Z軸向90度的逐漸扭曲狀態。背光光源即燈管發出的光線通過液晶顯示屏背面的背光板和反光膜，產生均勻的背光光線，這些光線通過后層會被液晶進行Z軸向的扭曲，從而能夠通過前層平面。如果給液晶層加電壓將會產生一個電場，液晶分子就會重新排列，光線無法扭轉從而不能通過前層平面，以此來阻斷光線。

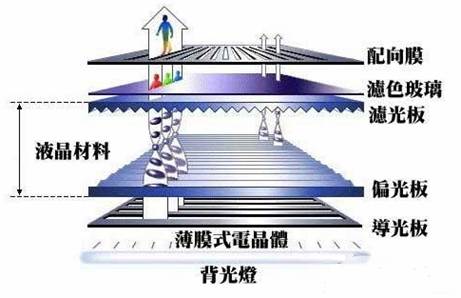

LCD工作原理圖：

3.1.2 LCD拼接產品的優勢

1. 高亮度

與TV和PC液晶屏相比，液晶屏擁有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/㎡(≤ 20.1 〞)和400~500 cd/㎡(≥ 26 〞)，而長虹液晶拼接屏的亮度為700~1000d/㎡(≥26〞)。
　　　　　　　　　　　普通液晶屏　　　　　　　　　　　　　　　　　 長虹液晶拼接屏

1. 高對比度
     長虹液晶拼接屏具有1000：1（ ≤20.1 〞）1500：1（ ≥ 26 〞）對比度，比傳統PC或TV液晶屏要高出一倍以上，是一般背投的三倍。

　　　　　　　　　　　普通液晶屏 　　　　　　　　　　　　　　　　　長虹液晶拼接屏

1. 更好的彩色飽和度
     目前普通LCD和CRT的彩色飽和度只有72％，而長虹液晶拼接屏可以達到92%的高彩色飽和度，這得益于新開發的色彩校準技術，通過這個技術，除了對靜止畫面進行色彩校準外，還能對動態畫面進行色彩的校準，這樣才能確保畫面輸出的精確和穩定。

　　　　　　　　　　普通液晶屏 　　　　　　　　　　　　　　　　　　　長虹液晶拼接屏

1. 更寬的視角

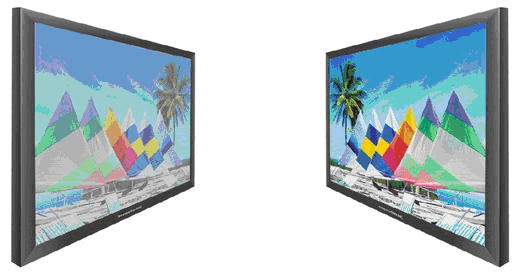

     PVA（Patterned Vertical Alignment）技術即“圖像垂直調整技術”，利用這種技術，可視角度可達雙178° (橫向和縱向)。

普通液晶屏 　　　　　　　　　　　　　　　　長虹液晶拼接屏

1. 可靠性更好
     普通液晶屏為電視，PC顯示器設計，不支持日夜連續使用；長虹液晶拼接屏為監視器、廣告牌設計，支持在公眾場合日夜連續使用。
2. 純平面顯示
     LCD是平板顯示設備的代表，是真正的純平顯示器，完全無曲率大畫面，無變形失真。
3. 亮度均勻，影像穩定不閃爍
     由于LCD每一個點在接收到信號后就一直保持那種色彩和亮度，而不像CRT那樣需要不斷刷新亮點。因此，LCD亮度均勻、畫質高而且絕對不會閃爍。
4. 120HZ倍頻刷新頻率
     專利的120Hz倍頻液晶顯示技術，能有效解決圖像快速運動過程中的拖尾和模糊，增強圖像的清晰度和對比度，使畫面更清澈，人眼長時間觀看也不易疲勞。
5. 更長使用壽命

普通的NB、PC及TV使用的LCD液晶屏其背光源的使用壽命為1萬至3萬小時，長虹液晶拼接屏背光源的使用壽命均可達6萬小時以上，這就確保了拼接幕墻使用的每片液晶屏在長時間使用后的亮度、對比度和色度的一致性并且確保幕墻的使用壽命不低于6萬小時。

1. 采用3D高畫質圖像數字處理技術

3D數字梳狀濾波和3D數字圖像降噪技術，可大大消除圖像細節的雜波干擾、邊緣鋸齒現象。

1. 采用RC智能自適應數字處理技術

RC即DLC（動態場景控制）、WLE（白電平延伸）、BLE（黑電平延伸）自適應控制電路，特別適合在夜間監控時彩轉黑攝像頭輸出較弱的信號時，能自動對圖像的灰度等級、色溫進行調整，保證圖像的真實還原性，有效提升圖像的景深層次感。

1. 采用H2S寬動態技術

視頻高清寬動態同步自適應雙碼流技術，能快速適應處理不同頻率狀態下的高清視頻圖像信號，徹底解決不同頻率下產生的圖像閃爍導致視覺疲勞現象。尤其是與前端特殊工控機系統之間的匹配，經過專業測試，徹底解決了主控機二次重復播放時的失真、衰減等現象，消除了數據進行1/2信號取樣后的缺失空間，完全能自動適應不同場頻狀態下的高速圖像信號，實現圖像的穩定、清晰、實時性。

1. 采用特殊勾邊銳度圖像提升處理技術

采用特殊圖像勾邊電路，能夠大大消除圖像邊緣的串色、鋸齒等，使得圖像輪廓更加分明，層次感更強，從而更有效地提高圖像的清晰度及銳度。

1. 采用圖像快速抓拍技術

在對所抓拍到人的臉部細節上，能準確地分辨出臉部的皺紋、疤痕、黑痣等，無明顯拖尾、重影等，膚色還原更加真實、逼真。

1. 采用智能自動消殘影技術

輸入的圖像在一段時間內處于靜止?fàn)顟B(tài)時，系統即啟動“消殘影引擎”，這個引擎會自動識別輸入圖像的靜止或運動情況，來判斷當前屏幕所顯示畫面的動與靜，及時發出命令使得顯示在屏幕上的靜止畫面在水平方向上產生一定幅度的相位位移，從而消除在靜止畫面時液晶分子容易被損傷的情況，有效延長液晶屏的使用壽命。

1. 高可靠、高穩定，使用壽命長，維護成本低

工業級的液晶面板與普通液晶電視（顯示器）的液晶面板相比，采用工業級的電源模組，低噪音風扇散熱系統，不間斷工作6萬小時以上。液晶顯示技術沒有任何需要定期更換的耗材設備，所以維護、維修成本極低。

3.1.3 長虹液晶拼接屏的新特性

　 長虹液晶拼接屏，高清顯示，經久耐用，平均6萬小時無故障，防灼屏、易散熱，擁有立體組合、多媒體發布等多項領先技術，全面超越等離子拼接、ＤＬＰ背投。
1、窄縫拼接
樶 窄處僅有2.4mm，是目前市場上邊框極窄的顯示屏，其出眾的顯示效果超乎想象。

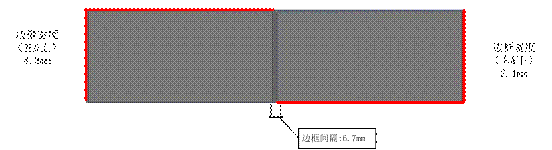

6.7毫米拼縫

22毫米拼縫

２、第二代積木互聯技術
　　第二代積木互聯技術首次做到了液晶視頻墻多造型、多角度、多功能的立體拼接，真正擺脫了以往平面矩陣的傳統拼接方式，是大型液晶視頻墻領域的又一次歷史突破。
3 、超高清圖像管理系統
　　管理系統的圖像輸出分辨率可達1920×1080。

3.1.4 長虹液晶拼接單元的技術指標

3.2. 長虹CH-MP系列圖像處理器

3.2.1 圖像處理器功能

1. 可輸入多種視頻信號，支持VIDEO、VGA、DVI信號，單機可以支持72個大屏幕顯示。
2. 可以隨意調整圖像位置，設置圖像的拼接。
3. 多種控制方式

包括RS232串口以及以太網遠程控制。

1. 多RGB信號實時并行處理。
2. SD卡輸入

可以動態讀取SD卡中的圖片，動態更換底圖，實現超高分辨率可更換底圖，這就為一些超 高分辨率的圖像顯示提供了可能性。

1. DVI/HDMI輸入

可添加多達36個DVI/HDMI輸入卡，以提供多達72個DVI-D 輸入端口和72個數字處理 器，將來自計算機資源例如膝上型電腦、臺式機中的圖像顯示在虛擬顯示墻上。輸入的DVI信號可以在虛擬顯示墻上任意開窗、移動、縮放、疊加。由于數字信號無需經過A/D就可 記入系統，因此色彩還原更加準確，一致性更好，無需專業人員調節就可達到專業級的顯 示效果。

3.2.2 長虹CH-MP系列圖像處理器特點

1. 全模塊化易維護可升級

輸入卡、輸出卡、電源控制、散熱風扇均可在一分鐘內拆卸更換。用戶可以根據需要在未 來擴容。

1. 單機可支持多個屏幕顯示

輸入的多路視頻信號和VGA信號，單機可以支持72個大屏幕顯示。

1. 可不斷電更換散熱風扇

風扇作為耗材是每隔幾年是需要更換的。 我們可以無需返廠用戶自己就可以簡單的更換風 扇。

1. 冗余電源 N+1冗余電源設計

多只電源功能工作分擔負荷，任何一只損壞不會影響整臺設備的運行。

1. 一體化設計

單臺設備就可實現大規模拼接無需級聯。

1. 網絡底圖功能

通過千兆網絡與服務器聯接為服務器上的行業軟件提供一個大分辨率的運行環境，無需修 改行業軟件就能輸出超大分辨率到拼接墻。

1. 幀同步技術

高速運動的圖像在各個屏幕上是同步的無屏間不同步問題。

1. 雙緩沖技術

播放運動畫面無幀間不同步造成的橫切紋問題。

1. 革命性的背板系統交換架構

系列控制器的核心是極具藝術創想的背板系統交換架構。 傳統的總線結構，例如PCI總線， 資源被所有的外圍設備分享，從而使控制室環境下的大量的數據和圖像傳輸受到制約。 長 虹控制器的背板系統架構為他的72個外圍槽位每個都提供了高達5Gb/s的傳輸帶寬。 從 而確保提供快速的優質的畫質。不管顯示墻的大小都能保證圖像信號的流暢。

1. FPGA并行設計

同時開多個窗口的情況下不卡幀，開出窗口的數量對任意窗口的圖像流暢度無影響，并行 設計，保證各個窗口獨立的帶寬，從而保證流暢的畫面效果�？刂破鳠o論規模大小都能保 證無論怎樣開窗個窗口都畫面都是流暢的無相互印象。

1. 高清輸入高清輸出

輸入輸出均支持1920×1080的高分辨率。

1. 每物理屏幕可支持開4個窗口

拼接墻上的每隔物理屏幕都可以開出四個窗口。

1. 同一個信號可重復開窗

同一個信號可在拼墻的多個位置開多個窗。

1. 真正的網絡控制

無需虛擬串口 可直接通過網絡控制控制器。

1. VGA并行設計

同時開多個窗口的情況下不卡幀，開出窗口的數量對任意窗口的圖像流暢度無影響，并行 設計，保證各個窗口獨立的帶寬，從而保證流暢的畫面效果。

1. 支持圖像回顯功能

操作人員在做控制器圖像顯示模式（方式）設置時，可以通過本地計算機瀏覽拼接屏實際 的顯示模式（方式）效果。

3.2.3 長虹CH-MP系列圖像處理器技術參數

第四章 大屏幕管理軟件介紹

4.1．軟件介紹

　　長虹外置處理器拼接軟件，模塊清晰，操作簡單，PC機通過RS-232或網絡連接方式，連接大屏處理器來控制大屏的顯示模式，可清楚的顯示每個輸入信號在線情況，通過控制軟件可實現圖像的任意拼接。軟件可以儲存多個設置模式，然后在需要顯示不同設置的模式時隨意讀取即可。
　　大拼處理軟件設置好顯示模式后，可脫離大屏拼接處理器，大屏模顯示狀態不會受到PC機脫離的影響，可繼續正常顯示設置好的顯示模式。

4.2. 基本參數的設置

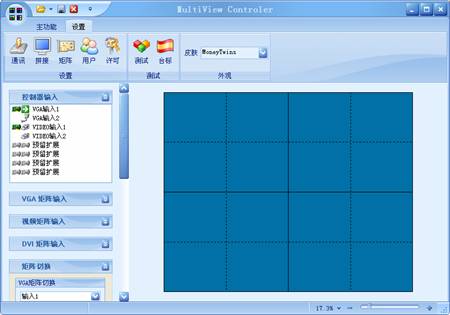

1、首先，確定設備的串口或網口已與主機連接，雙擊ScreenCXP1.0，打開控制軟件，如圖1所示。

圖1

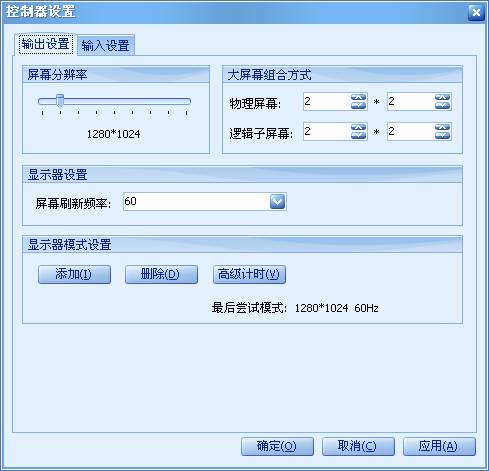

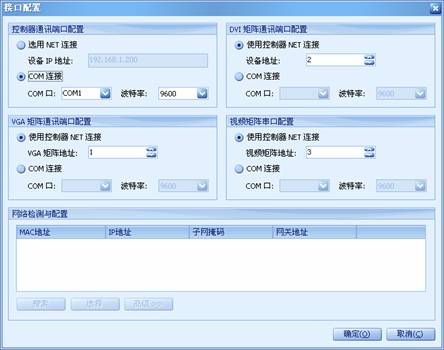

單擊 “設置”選項卡 ，單擊“通訊”按鈕，出現如圖2所示對話框。根據實際情況，在：“控制器通訊端口配置”選擇合適的COM口或NET，單擊 “確定” 。

圖2
2、單擊 “拼接”按鈕 ，出現如圖3所示對話框。根據實際應用情況，選擇合適的屏幕分辨率，大屏幕組合方式及屏幕刷新頻率，點擊 “應用 — 確定” 。
3、其他：控制軟件還提供了內容豐富的功能按鈕，如“臺標”，可以在所開窗口的左上角疊加輸入源的類型，“皮膚”選項可使用戶根據自己的愛好選擇不同的軟件風格。

圖3

4.2．新窗口的建立

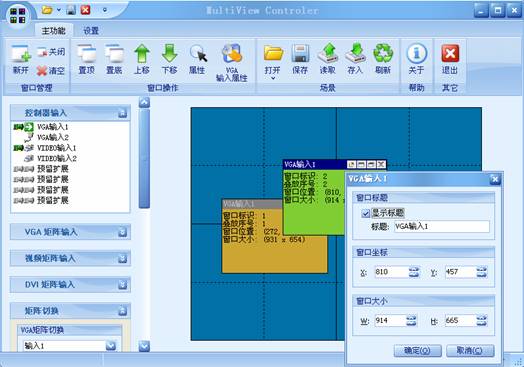

　　單擊“主功能”選項卡，出現如圖4所示的界面。從軟件左邊“控制器輸入”中選擇所開窗口的輸入源，在控制軟件的藍色區域，按住鼠標左鍵，向右下方拖動，到了合適的位置后松開鼠標左鍵，或單擊“新開”圖標，在“窗口坐標”一欄中可以改變所開窗口的位置（以左上角頂點為基準）；在“窗口大小”一欄中可以改變窗口的大小，單擊“應用”。

圖4
若想改變已開出窗口的大小及位置，可以通過兩種方式：

1. 通過鼠標對已開窗口進行拖放。具體方法：把鼠標移至所開窗口的右下方邊緣處，當鼠標變成”<->”時，按下鼠標左鍵，對窗口進行拖拽，到合適的大小后，松開鼠標左鍵。將鼠標放在所開的窗口上，這時按下鼠標左鍵，移動鼠標，窗口會被移動，到合適的位置時松開鼠標。但這種方法只能組略的調整其大小及位置，要想精確的調整，必須要通過第2種方式。
2. 將鼠標放在要調整的窗口上，右擊鼠標，出現如圖5所示菜單。選擇“屬性” ，出現如圖4所示界面，通過“位置”及“長寬”來精確調整。

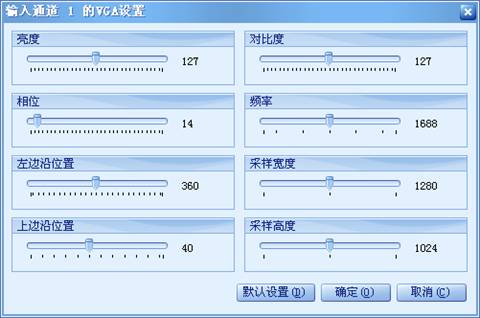

　　關于輸入源的類型。若使用DVI或視頻輸入，則直接應用就可以。如果選擇VGA輸入，需單擊“VGA輸入屬性”圖標，出現如圖5所示界面。通常情況下，用戶不需要去調節，或只對“左邊沿位置”和“上邊沿位置”以及“相位“進行微調即可，其他參數不建議用戶去更改。如果用戶不小心錯誤調節了這些參數，可以點擊“默認設置 — 應用” ，即可恢復默認設置。

圖5

4.3．窗口之間的層次關系

　　窗口建立完成之后，其層次關系可以通過一下操作來改變：如圖4所示，選中一個窗口，通過單擊“置頂，置底，上移，下移”來改變窗口之間的層次關系。

4.4．窗口的關閉

　　要關閉一個窗口，可以通過單擊窗口右上角的“X”來實現；要將所有的窗口都關閉，如圖4所示，單擊“清空”圖標 。

4.5．場景的保存與調用

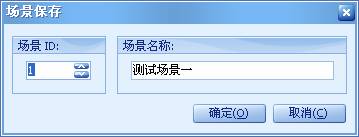

　　將所有窗口的位置，大小及輸入源及布局調整完成后，若希望將其存檔，如圖6所示，可單擊“存入”圖標，輸入其場景ID，單擊“確定” 。
需要調用場景時，單擊“讀取”圖標，如圖6所示，選擇要調用的場景ID，單擊確定即可。

圖6

第五章 安裝條件

• 電源要求：系統的電源為AC 220V 5%；用有保護接地線的三眼插座；插座數與顯示屏數有關，一般控制器，拼接屏用6孔插座，每路約1000W，10A。大屏控制器及控制PC等要求同相供電。電源電壓要穩定，可靠，特別防止斷電后立即加電。因此，原則上要求大屏幕拼接系統的電源必須采用相應功率的UPS供電。
• 承重要求：長期承重350Kg/㎡
• 安裝地面要求平整結實，承重力強；機架一般直接裝在水泥地面上；如需要裝在地板上，地板下需要作加強處理。
• 作為拼接墻體的裝修墻，要求墻體牢靠，窗口四周平直不變形,系統的網線要接到大屏控制器位置。
• 安裝尺寸要求：

　　　　大屏幕尺寸：
　　　　　　1025.7 mm ′× 10 (寬) ′× 579.8mm ′× 3 (高)
　　　　　　=10257 mm (寬) ′× 1739.4 mm (高)

為了保證拼接墻整體的美觀，建議拼接墻安裝完畢后再進行二次裝修。

• 大屏房間要求恒溫、恒濕，推薦工作環境溫度18～25度，推薦工作濕度<60%。
• 系統要有良好的接地，接地電阻≤5Ω。
• 大屏房間要求保持干凈，防塵，保證大屏幕的幕和箱體的干凈。
• 大屏幕顯示墻面避免光線直射，用窗簾遮光。
• 消防噴頭盡可能遠離拼接墻, 并且要用噴霧滅火劑。
• 機房必須是裝修清理完畢才能進行大屏幕施工。
• 安裝要求

1）安裝地面要求平整結實，承重力強，不變形。
2）基座一般直接與抗靜電地板接觸，以保證地面長期承重受力不變形。

• 操作控制臺（室）裝修及設備位置要求

1）操作控制電腦的位置應在拼接屏幕的正對面，要求操作員可以方便直觀的看到拼接屏的操作。如果有專門隔斷的操作控制室，則操作控制室與大屏顯示室之應有透明玻璃，方便操作員的觀看。
2）控制電腦應盡可能位于拼接屏的正對面方向，并與拼接屏有合適的距離，以便于調試、色彩調整等操作。
3）圖像控制器的擺放應位于屏幕墻旁邊或后面的通道（機柜內），應盡量靠近投影箱體的接口，減少VGA走線距離。

• 光線要求

1） 燈光照明建議采用內藏筒燈，燈光不宜直接對準屏幕方向，距離屏幕保持3米以外，以免影響投射效果。
2） 如果控制室的窗戶較大，應避免日照光線直射，用窗簾遮光，窗簾應采用深色。

• 走線及線槽要求

1）弱電線纜（VGA線、視頻、網絡、串口、鼠標鍵盤延長線等）應與強電線纜隔開走線，避免信號干擾。如果是用走線槽，則不能共用一個走線槽，應分不同的走線槽分開走線。
2）如果是地板磚、復合木地板等固定的地面，要求從信號源（計算機VGA信號、視頻信號）和控制電腦到圖形控制器（或投影機接口）之間要有走線槽，走線距離越短為宜。
3）如果是抗靜電地板，則走線出口處應開孔，留線纜出口。

• 空調要求

1）拼接屏背后的維修通道內要有良好的溫度控制和散熱措施。如果是中央空調應有空調進、出風口，如果沒有中央空調，應加設專門的空調，空調功率大小視大屏規模而定。
2）維修通道內溫度與拼接屏控制室房間溫度應可控制并基本保持相同。
3）系統設備要有良好的接地，接地電阻<2Ω，保證遇到雷擊等特殊狀況時設備不損壞。

• 系統環境

1）拼接系統的背面是維修通道，維修通道寬度一般不小于0.60米
2）大屏房間要求有較好的溫度和濕度控制。工作環境溫度為23℃±5℃，相對濕度20%-80%。拼接背后要有空調。
3）拼接屏幕前后空調溫度和濕度應調到同一刻度，以確保拼接墻散熱和拼接屏幕的平整度。
4）拼接屏房間要求保持干凈，防塵。
5）消防噴頭盡可能遠離拼接墻, 并且要用噴霧滅火劑。
