DS7400Xi-CHI 控制通訊主機
DS7400Xi-CHI是一個可編地址碼的大型報警控制通訊主機。主機可提供多種類型的報警輸入和本地報警輸出。
特性：
· 8 個分區
DS7400Xi-CHI 系列可以分成 8個完全獨立的分區，每個分區可有自己獨立的鍵盤和報告 ID 碼。一些鍵盤可以被指定成系統主鍵盤，它們可以對所有的分區進行控制、編程和布撤防。
· 事件記憶
系統MAX可有 400 個歷史事件，可在 DS7447i 鍵盤上顯示，或上載到遙控編程軟件 WDSRP ，按時間和日期來保存這些事件，如系統的布/撤防、報警、系統故障等。其中有64個事件可以被固定記憶。
· 鍵盤編程
此系統可完全由鍵盤進行編程，無須手提編程器。
· 遙控編程
WDSRP（Windows Detection Systems 遙控編程軟件), 可以對系統進行遙控編程，只要將軟件安裝在IBM PC的Windows平臺上（或IBM兼容），利用標準 Hayes 制式的 Modem 來連接。使用遠程的計算機對系統進行診斷、布防、防區旁路等。這樣不僅僅能夠減少現場服務的次數，而且可以更快地協助客戶解決故障。
· 液晶顯示標題可編
每個分區或防區的標題說明可編程為一個MAX為16個字母的短句，一旦被編程，它們可以顯示在液晶鍵盤上。
· 中國公安部認證，UL 認證，CE、CSFMS認可。
· 90個用戶碼
系統可有90組四位數的用戶代碼。任何一個用戶碼可以被指定為系統主碼，只有這些主碼才可以用來編程所有的用戶碼。除了系統主碼，其它的用戶碼可分為7種不同的權限級別，可限制它們來旁路、測試和系統撤防等。
認證：
中國公安部認證
號碼：010209
UL 標準
UL1023，住宅入侵報警
UL365，警局連接報警級別 AA 和 A
CE-EMC 89/336-73/23
基本功能：
支持LED和液晶鍵盤
DS7445iLED鍵盤，每個防區可有1個LED燈（MAX支持16個防區），加上8個系統狀態指示燈，用以顯示系統布防、火災報警和系統故障。
DS7447i液晶LCD鍵盤，兩行16字符的液晶屏可以顯示客戶編好的防區和分區的標題（描述短句）。用戶可以通過簡單的兩鍵命令來調整鍵盤蜂鳴器的音量和背景光的亮度。系統編程時需要使用DS7447i鍵盤。
LED 和LCD鍵盤可以在同一個系統里混合使用。
防區
DS7400Xi-CHIMAX可以支持248個防區，其中8個是自帶防區，240個是可編地址碼防區，任何一個防區可跟隨15個可編程的防區功能中的一個。
自動布防/延時布防
每個分區的每天的自動布防時間可編。用戶可以利用延時布防來取代系統的自動布防時間，或者給主機指定一個特定的時間。
公共分區
一個分區可以編程為跟隨一些或所有其它分區的布防狀態。只有當與公共分區相關聯的所有分區都布防后，公共分區才會布防。這樣使得系統在保護好公共區域（如大廳、人口等）的同時，還可以保持分區的獨立性。
煙感探測器報警確認
DS7400Xi-CHI系列可以編程為：當煙感探測器第一次探測到有報警信號時，系統自動地將此探測器復位，如果在確認時間內再次探測到有報警信號時，主機立即將事件確認為火災報警。這樣既能減少潛在的誤報，又能對報警作出快速反應。
強制布防
系統可以根據一些可編的多種布防設置，在自動旁路一組防區后布防。
應答機優先
DS7400Xi-CHI有內置答應機優先的功能，無需外部硬件。
3個電話號碼
系統支持2個20位的電話號碼，每個分區或防區對這兩個號碼都可以有一個3位或者4位數的報告 ID 碼。每個電話號碼都可以相應地設置自己的通訊格式和選擇脈沖撥號或音頻撥號。第3個電話號碼是用于遠程遙控編程。
EE內存
主機使用了EEPROM技術，在完全斷電時可保存所有的編程和布/撤防狀態。由于探測器會花費幾分鐘來啟動工作，所以，電源恢復后，還會有一個延遲以防誤報；所有的系統編程或用戶代碼都不會丟失。
輸出功能
輸出功能可編程來跟隨系統事件，或交叉矩陣中的一個或二個特別防區。這些輸出功能可編程來控制八繼電器輸出模塊上的輸出或數據總線上的地址碼可編的輸出。
輸入/輸出交叉矩陣
輸入/輸出交叉矩陣允許將輸出功能編程為跟隨一些特別防區的輸入狀態。不論系統是布防，還是撤防，所有的輸出都可編程為跟隨一個或兩個防區的布/撤防組合。
八繼電器模塊
DS7400Xi-CHI 支持兩個DS7488八繼電器模塊，或兩個DS7489固態輸出模塊。每個模塊提供8個繼電器或固態輸出，以跟隨系統事件，或跟隨DS7400Xi-CHI里編好的輸出功能。
可編地址總線輸出
DS7400Xi-CHIMAX支持60個DS7465輸入/輸出模塊。這些模塊與地址碼可編的總線連接，并提供一個輸入回路和一個“C”型輸出繼電器。此輸入回路的操作與所有其他的地址碼可編的輸入的操作相同。輸出回路可編程來跟隨輸出功能。
防接管保護
系統可鎖定全部或部分編程，即使有人想要接管用戶信息時，編程也不會更改。在地址碼可編的裝置中，有帶密碼的防接管回路，可防止更換控制指令。
兩個獨立的進入延遲
防區編程時，可選擇兩個進入延遲中的一個。這樣，遠離鍵盤的防區就可選擇較長的延遲時間。
簡易的功能鍵用戶界面
擁有6個已標明功能的按鍵。輸入一個用戶碼PIN，再按一個功能鍵即可進行布防，撤防和復位煙感器等功能。
此界面為新用戶提供了簡易的操作程序，同時使熟練用戶無須使用繁鎖的菜單格式，便可快速進入系統操作。
有一“快速布防”性能，不使用PIN用戶碼，即可打開系統，但在關閉系統，靜音報警或進行系統測試時，則需要使用PIN用戶碼。
靈活的數字通訊
通訊主機可在目前使用的大多數報警接收器中使用，支持3/1，4/1，4/2，Contact ID，SIA，BFSK數字通訊格式和尋呼機格式。尋呼機格式允許主機撥打數字尋呼服務，并留下表示用戶和事件代碼的數字信息。
技術規格：
存放 / 工作溫度
0°--- +49°C
通訊器
向兩個電話號碼發出單、雙和備份報告。通訊格式有：3/1、3/1帶擴展、3/1帶奇偶、3/1帶擴展帶奇偶、4/1、4/2、BFSK、Contact ID、SIA數字通訊格式、尋呼機格式允許主機撥打數字尋呼服務，并留下表示用戶和事件代碼的數字信息。
FCC的注冊號碼為：ESVUSA-75333-AL-E
通訊當量為：0.1B
防雷電保護
MOV元件和火花隙可防閃電和靜電。
盜警/火警防區輸入
回路總數：自帶8個回路
終端電阻：2.21KW
鍵盤
鍵盤數量：15個
每條導線的MAX長度為：300m
串聯時，鍵盤之間的MAX距離為300m
系統的總導線長度MAX為：1800m
線材要求：4芯線，0.8-1.0mm
注：每300米長的導線上MAX連接2個鍵盤
電源
· 電源輸入：18VAC，50VA，50Hz或60Hz
· 總電源輸出：12VDC，2.5A
· 鍵盤電源：12VDC，1.0A
· 可選待機電池 (D1272) ：12V，7.0AH (可支持35AH)
輸出
系統提供3個獨立可編的輸出，它們可以用來跟隨報警、進出控制、系統故障、煙感探測器復位或主機布防狀態等事件。DS7400Xi-CHI可以由3個輸出擴展到79個，如使用DSR-32A可擴展到256個輸出。
報警輸出（繼電器），一般為常開，與輔助電源相連為1.75A。
可編程輸出1，固態電流 ( MAX為1A) ，可用于報警、布防狀態或進出控制。
可編程輸出2，固態電壓( MAX0.5A)，可用于報警、布防狀態或進出控制。
系統可選配件：
DS7445i 16 LED鍵盤
16個LED防區燈，和8個系統狀態LED燈。
鍵盤蜂鳴器的音量可以通過簡單的兩鍵式命令來調節。
DS7447i 液晶LCD鍵盤
兩行共16個字母的文本顯示可編。
液晶顯示的信息可以遠程下載，也可以由安裝員在鍵盤上編輯。
可以通過簡單的兩鍵式命令來調節鍵盤蜂鳴器的音量和背景光的亮度。
DS7430單路總線驅動器
提供1路擴展總線，用于連接地址碼可編的設備。
可擴展120個防區。
線材要求：1.5mm的2芯/4芯線，總線可達1500m。
每個系統MAX可接1個。
不能與DS7436或DS7433共用
DS7436雙路總線驅動器
提供2路擴展總線，用于連接地址碼可編的設備。
每路總線可擴展120個防區，MAX可擴展240個防區。
線材要求：1.5mm的2芯/4芯線，每路總線可達1500m。
每個系統MAX可接1個。
不能與DS7430或DS7433共用
DS7457i單防區總線輸入模塊
連接到多路總線上的地址碼可編的設備，提供1個擴展防區。
用于連接一般慣用的常開或常閉的探測器。
需要配合DS7436或DS7430使用。
DS7460i雙防區總線輸入模塊
連接到多路總線上的地址碼可編的設備，提供2個擴展防區。
用于連接一般慣用的常開或常閉的探測器。
需要配合DS7436或DS7430使用。
DS7432 8輸入擴展模塊
提供8個受監測的輸入防區，用于連接擴展的常開或常閉的設備。
連接到總線。
需要配合DS7436或DS7430使用。
DS7465i總線輸入/輸出模塊
連接到多路總線上的地址碼可編的設備，提供1個擴展防區和1個輸出。
輸入防區用于連接一般慣用的常開或常閉的探測器，輸出為“C”型繼電器輸出，可以編程為跟隨系統事件或一些特別防區的狀態。
每個系統MAX可接60個。
需要配合DS7436或DS7430使用。
DS7488八路繼電器輸出模塊
提供8個“C”型繼電器輸出，這些繼電器都可編程為跟隨一些不同的系統事件。
每個系統MAX可接2個。
DS7489八路固態電壓輸出模塊
提供8個固態電壓輸出，這些輸出都可編程為跟隨一些不同的系統事件。
每個系統MAX可接2個。
DSR-32A 32路繼電器輸出輸出板
提供32個“C”型繼電器輸出，這些繼電器都可編程為跟隨防區的報警，方式有一對一、一對多和多對一等。
輸出為鎖定輸出，可實現DS7400Xi-CHI與CCTV之間的聯動。
每個系統MAX可接8個。
DS7425 總線分離器
在DS7400Xi-CHI 使用當中因總線線路超出1.6km時，可使用一個DS7425來將總線距離延長多1.5km（使用1.5mm線徑）。
要使用一個以上的DS7425時，總線距離能達到的長度要因現場環境及線材而定。
DX4010I RS232接口模塊
利用DX4010I，系統可以通過“實時”或鍵盤命令來打印歷史事件。
連接到一個標準的串口打印機。
也可以直接連接到WDSRP遙控編程軟件來對系統進行編程。
DS7481單電話線監測模塊
提供單電話線監測功能。
提供一個常開的繼電器輸出，當電話線發生故障時，變成常閉。
DS7111i雙電話線監測器
提供2條電話線的監測和切換到故障輸出
連接到一個防區輸入回路
不適用于商業防火應用
DS7420i 雙電話線 / 警鈴監測模塊
提供一個受監測的12V警鈴輸出、2條電話線的監測，一個A級（D類型）的商業火警防區和一個可鎖定的“C”型繼電器輸出。
每個系統MAX可接1個。
DS7480警鈴監測模塊
為設備回路提供電源和一個線端的監測。
連接到DS7400Xi-CHI系列的可編程輸出上。
用一個“C”型繼電器連接到一個防區回路上，顯示故障狀況。
DS7433 8輸入直接模塊
提供8個受監測的輸入防區，用于連接擴展的常開或常閉的設備。
當編程為火警防區時，這8個防區支持2線式的煙感探測器。
代替擴展總線，直接連接到DS7400Xi-CHI上。
每個系統MAX可接1個。
不能與DS7430/DS7436或DS7433共用
DS7450i總線式嵌入型門磁
代替一般慣用的干接點門磁，直接連接到多路總線上，向主機實際地匯報自己的狀態。
需要配合DS7436或DS7430使用。
DS7452i總線式平面型門磁
代替一般慣用的干接點門磁，直接連接到多路總線上，向主機實際地匯報自己的狀態。
需要配合DS7436或DS7430使用。
MX280系列總線式煙感探測器
可直接連接到多路總線上的地址碼可編的光電式煙感探測器，帶自我診斷功能。
MX280TH包括一個57°C的溫感探頭。
MX280THL包括一個57°C的溫感探頭和一個低溫溫感探頭。
需要配合DS7436或DS7430使用，并占用一個防區。
MX794總線式長距離紅外探測器
· 可直接連接到多路總線上的地址碼可編的長距離紅外探測器，內置微處理器，壁掛式安裝，探測距離為67米。
· 使用動態分析II方法處理，包括動態監測和3級靈敏度設置。
· 鏡片可更換，而且探測范圍可調，有3種覆蓋模式的鏡片可選。
需要配合DS7436或DS7430使用，并占用一個防區。
MX835總線式三技術探測器
· 可直接連接到多路總線上的地址碼可編的三技術探測器，帶防寵物功能，內置微處理器，壁掛式安裝，探測距離為12米。
· 三技術包括：紅外、微波和人工智能。
· 需要配合DS7436或DS7430使用，并占用一個防區。
ATER-16外殼
用于高標準的電力安裝要求。
為變壓器和接線端子提供有效的保護。
需要配合DS7436或DS7430使用，并占用一個防區。
MX938i總線式紅外探測器
· 可直接連接到多路總線上的地址碼可編的紅外探測器，內置微處理器，吸頂式安裝，探測距離為20米。
· 使用動態分析II方法處理，包括動態監測和3級靈敏度設置。
· 鏡片可更換，而且探測范圍可調。
需要配合DS7436或DS7430使用，并占用一個防區。
MX950總線式紅外探測器
· 可直接連接到多路總線上的地址碼可編的雙技術探測器，內置微處理器，紅外/微波探測，4芯、壁掛式安裝，探測距離為17米。
· 包括動態監測和防遮擋保護功能。
· 菲尼爾透鏡可更換，而且探測范圍可調，有4種覆蓋模式的鏡片可選。
需要配合DS7436或DS7430使用，并占用一個防區。
進一步的特性
DS7400Xi-CHI / 4.3G以上版本
200個用戶碼
248個防區，其中112個可以是無線連接
30個防區類型
24個輸出類型（可受無線設備控制）
可連接DS3MX-CHI或DS6MX-CHI
住宅小區安防系統
系統概述
隨著全國各地改革開放的不斷深入和城鄉經濟的蓬勃發展，特別是經濟較為發達的地區，城市流動人口的大量增加，帶來社會許多的不安定因素，治安形勢日趨嚴峻，刑事案件特別是入室偷竊、搶劫等發案率增加。因此，國家有關部門提出對社會治安進行綜合治理，其中一項重要內容就是創建安全文明小區，以此來保障居民的人身及財產的安全。另外為了使住宅小區的智能化建設得到進一步的規范，建設部特別制定了智能小區的等級標準，按照其要求智能小區必須具有安全防范、信息管理、物業管理、信息網絡等子系統。因此，小區安防系統建設已逐漸納入許多小區建設的必備項目中了。
住宅小區的特點是用戶集中，容量大，統一保安管理，而且國內大部分地區的經濟收入不高，因此小區安防系統必須滿足“安全可靠、經濟有效、集中管理、擴展性好”的要求，雖然目前市場上有各種各樣的安防系統，但真正符合小區特點、適合小區應用的產品并不多。博世安保有限公司專門設計了一套實用有效的解決方案——DS-3MX / DS6MX-CHI配合DS7400Xi-CHI系統，具有性能價格比高、穩定可靠、系統容量大、可擴展性強、安裝施工方便等特點，利用該系統構成的住宅小區聯網報警系統，具有以下特點：
1. 系統穩定、可靠性好：
系統采用DS專用協議傳輸，全數位、總線式通訊，具有簡潔靈活的系統架構，便于設計、施工、使用和管理維護；而且主機巡檢的工作方式，確保系統實時可靠地運行。
2. 報警速度快：
由于采用專線方式，無需撥號，提高系統的運行效率。
3. 系統造價低，運行費用低：
小區內采用總線方式布線，使得系統造價大大地降低，而且與使用電話線報警的方式相比，系統的日常使用費用低。
4. 保安中心集中管理：
保安中心利用軟件來對各種系統進行實時監測，包括家庭報警系統部分、周界報警部分和巡更部分。
5. 系統容量大，適用性廣
系統可容納的DS7400Xi-CHI報警主機足夠多，完全滿足大系統的需要，可用于各類大樓、住宅小區和別墅區。每個DS7400Xi-CHI主機可以有多達248個防區。如系統含有DS7400Xi-CHI主機8臺，則系統可有防區多達248×8，共1984個，配合DS3MX-CHI三防區鍵盤使用時，可容納的戶數有240×8，共1920戶（每戶用一個DS3MX-CHI，有3個防區）；配合DS6MX-CHI六防區鍵盤使用時，可容納的戶數有120×8，共960戶（每戶用一個DS6MX-CHI，有6個防區）。
系統結構與功能說明

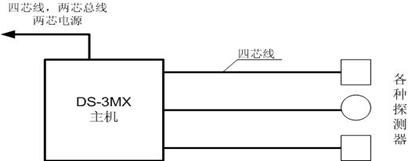

系統結構圖(DS3MX-CHI與DS7400XI的連接圖)：

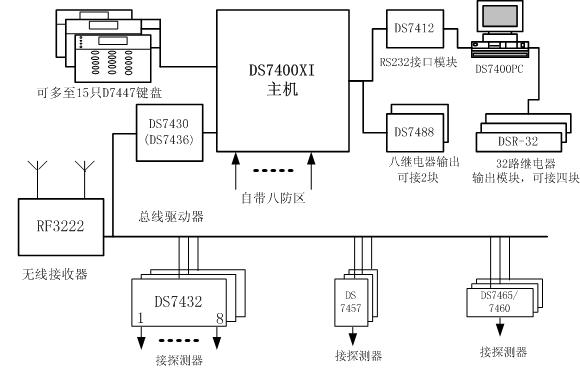

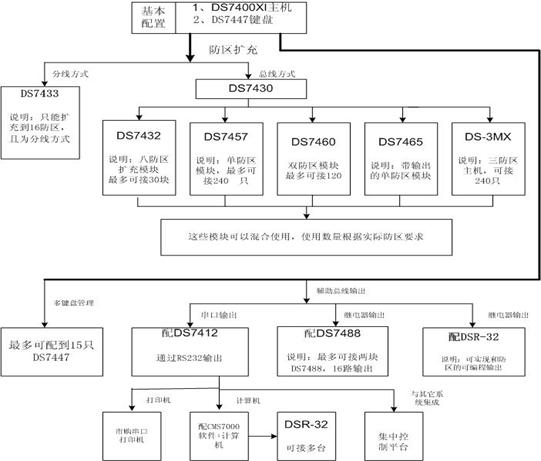

系統結構圖(DS7400XI與擴展模塊的連接圖)：

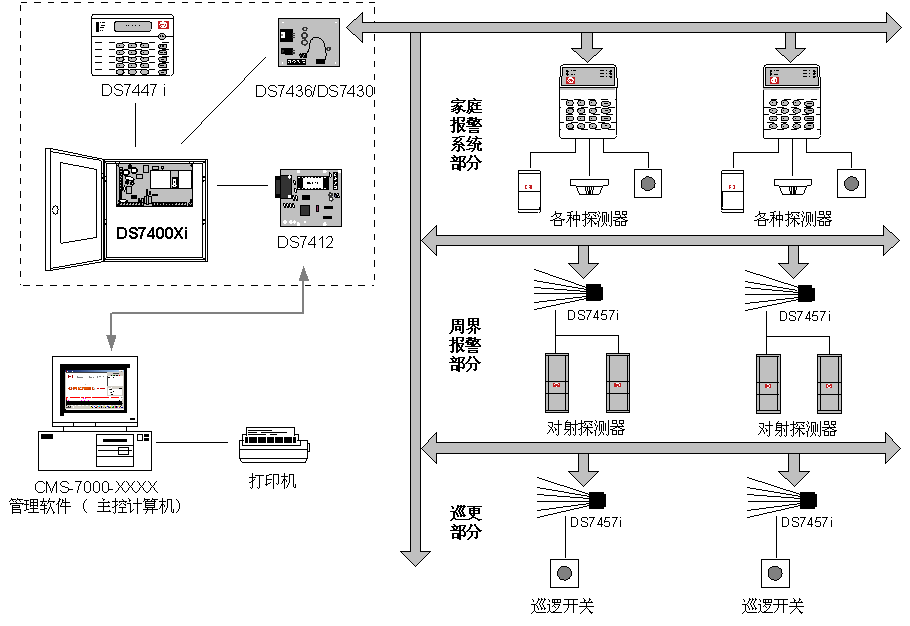

BOSCH的住宅小區聯網報警系統主要是將DS-3MX / DS6MX-CHI配合到DS7400Xi-CHI系統里，通過總線方式連接，可以構成以下各種子系統：
1. 家庭報警系統部分：
· DS3MX-CHI三防區鍵盤或DS6MX-CHI六防區獨立控制，作為小防盜報警系統全面保護家居安全。
· DS3MX-CHI三防區鍵盤或DS6MX-CHI六防區報警后可連動到DS7400XI
· 適合家庭使用的留守布防和外出布防等應用，并可旁路防區。
· 全面的信息報告，包括布撤防和每個防區的狀態等。
2. 公共區域防盜報警系統：
· 可設置多個防區和子系統，全面防范周界和其他公共區域。
· 中心集中控制監控，各分子系統獨立操作。
3. 實時巡更系統：
· 任意設置巡更點，自由制定多條巡更線路。
· 通過巡更開關實時報告巡更情況。
· 警告巡更的異常情況。
博世公司的住宅小區聯網報警系統的管理中心使用電腦配合專用軟件進行監控管理，該軟件具有以下功能：
1. 電子地圖顯示，多媒體操作方式
· 多級電子地圖，自由設置各子系統圖標
· 點擊圖標直接進入相關設備的控制
· 自定義聲音報告各種警情
2. 顯示板技術：
· 自行制定多個顯示板，分類顯示各子系統的設備
· 清晰可視各個子系統的狀態
· 點擊顯示板圖標直接進入相關設備的控制
3. 自動處理、自動打�。�
· 對警情分級處理，可選擇自動，減輕操作員負擔
· 對警情和系統事件的打印，可以選擇自動或手動
4. 多系統集成在統一的平臺上操作與控制
5. 詳盡的歷史紀錄和完善的統計報表
