Super HAD II CCD 特點介紹

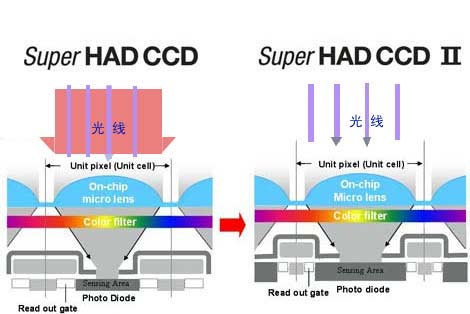

　　這是攝像機CCD上一個感光點的結構原理圖，1、比普通CCD多了一個聚光透鏡，這個目的是增加采光量；2、增大感光點的受光面積，這可以增強物體反射進入CCD像素點的色彩和亮度。

　新近SONY Super HAD II CCD芯片分別為ICX633AK,ICX639AK

CCD 名稱	CCD 型號	CCD 尺寸	CCD感度
Super HAD II	ICX639AK	1/3"	2250
Super HAD	ICX409AK	1/3"	950
Exview	ICX259AK	1/3"	1100

＊　Super HAD CCD是SONY公司發明的一種CCD專利。
　　HAD（HOLE-ACCUMULATION DIODE）傳感器是在N型基板，P型，N+2極體的表面上，加上正孔蓄積層，這是SONY獨特的構造。由于設計了這層正孔蓄積層，可以使感測器表面常有的暗電流問題獲得解決。另外，在N型基板上設計電子可通過的垂直型隧道，使得開口率提高，換句換說，也提高了感度。在80年代初期，索尼將其領先使用在INTERLINE方式的可變速電子快門產品中，即使在拍攝移動快速的物體也可獲得清晰的圖象。
　　進入90年代后期以來，CCD的單位面積也越來越小，1989年開發的微小鏡片技術，已經無法再提升感亮度，如果將CCD組件內部放大器的放大倍率提升，將會使雜訊也被提高，畫質會受到明顯的影響。索尼在CCD技術的研發上又更進一步，將以前使用微小鏡片的技術改良，提升光利用率，開發將鏡片的形狀樶 優化技術，即索尼 SUPER HAD CCD技術�；�本上是以提升光利用效率來提升感亮度的設計，這也為目前的CCD基本技術奠定了基礎。
